Защита транспортной инфраструктуры от БПЛА: дороги, мосты, пункты пропуска в Самаре
Транспортная инфраструктура — протяжённые дороги, мостовые переходы, пункты пропуска и АЗС — требует пассивной защиты от малых и лёгких БПЛА. МелданаСБ проектирует, поставляет и монтирует физические защитные ограждающие конструкции (ЗОК) и антидроновые сетки, опираясь на требования СП 542.1325800.2024 и отраслевую практику оперативной защиты инфраструктуры. Решения рассчитаны на контактный подрыв сбоку и сверху, а также на вторичные поражающие факторы — осколки и шрапнель.
Карта объектов транспортной инфраструктуры и решений
Ниже — сводная карта типовых объектов и применяемых конструкций. Каждое решение адаптируется под геометрию участка, уровень угрозы и условия эксплуатации. Уровень защиты назначает эксплуатант или заказчик в задании на проектирование по СП 542.1325800.2024.
| Объект | Типовое решение | Ключевые конструктивы | Ориентир цены |
|---|---|---|---|
| Автодорога | Сетчатый коридор над проезжей частью 12/15/18 м | Стойки — стальная труба h=8 м, шаг 12 м на винтовых сваях Ø89 мм; тросы Ø8 мм; крестовые связи через 8 типовых пролётов; полимерная сеть по верху и бокам | ≈ 36 400 руб./пог. м (ТР-14) |
| Мост (пролётное строение) | Транспортный коридор на пролёте | Стойки — труба 168 мм, h=6–7 м, шаг ≤6 м; тросы Ø8 мм; крестовые связи не реже 18 м; боковая сетка с фартуком ≥3 м и грузами ≥50 кг; опоры — бетонный куб 0,9×0,9×0,6 м или ФБС | ≈ 42 400 руб./пог. м (ТР-15) |
| Опоры мостов | Шесть оперативных вариантов | Тетраподы или крупные ЖБИ; леса с тросовыми сетями; мешки с песком (откос 55–60°); биг-бэги со щебнем; габионы h≤4,8 м с отступом 1 м; еврокубы с водой | Экран на лесах — 1 863 руб./м² (ТР-16); габион 2×1×1 — 15 990 руб. (ТР-17) |
| Пункт пропуска | Три типа ЗОК по зданиям | Сетчатый купол над главным корпусом и навесами; стены ФБС + сеть по контуру; стены ФБС, покрытие из пустотных плит и сетка для КПП | По проекту |
| АЗС | Сетчатый купол над площадкой и защита ёмкостей | Купол ≈47×51 м на шести башнях h≈23 м с оттяжками; над люком заглублённых ёмкостей — навал тетраподов | По проекту |
Автодороги: сетчатые коридоры над проезжей частью
Для защиты автодорог от малых БПЛА применяется сетчатый коридор шириной 12, 15 или 18 метров. Стойки из стальной трубы высотой 8 метров устанавливаются с шагом 12 метров на винтовых сваях диаметром 89 мм и длиной 1,65 м — это обеспечивает быстрый монтаж без капитальных фундаментов на существующем покрытии. По верху и бокам натягивается полимерная сеть, а оттяжки с выносом 6 метров стабилизируют конструкцию. В связевом пролёте через каждые 8 типовых устанавливаются крестовые связи (не менее двух на 108 метров).
Облегчённый вариант для временной или менее нагруженной защиты — стойки из бруса 200×200 мм, высота 6 метров, шаг 6 метров. Такое решение также защищает только от малых БПЛА, но быстрее разбирается и может быть смонтировано на участках с ограниченной логистикой. Оба варианта не перекрывают проезд пожарной техники и не создают нагрузку на дорожное полотно.
МелданаСБ поставляет готовые комплекты ЗОК для коридоров, включая тросы Ø8 мм, сетку и крепёжные элементы. Стоимость под ключ для коридора шириной 12 метров составляет около 36 400 рублей за погонный метр (ТР-14).

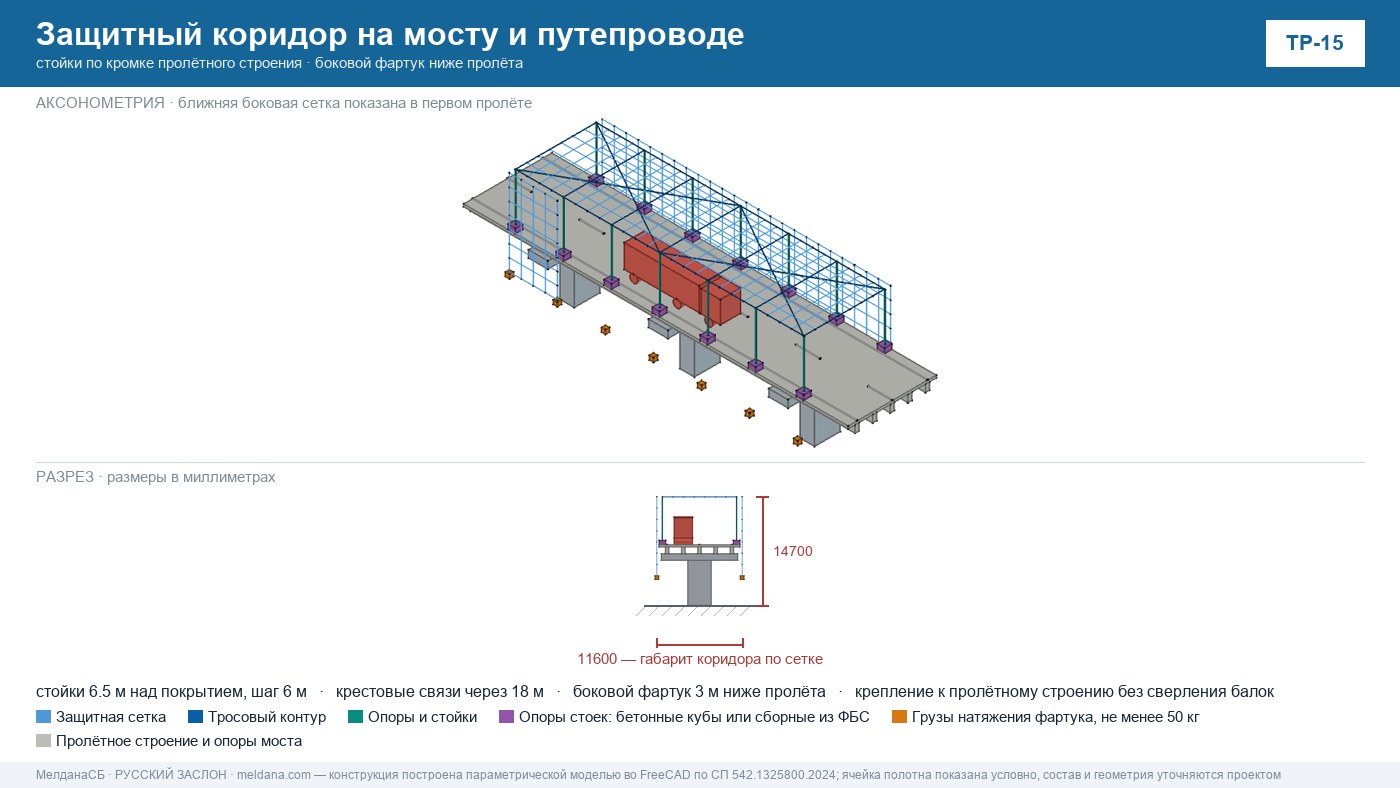

Мосты: защита пролётных строений и опор
На мостовых переходах монтируется транспортный коридор непосредственно на пролётном строении. Стойки из трубы 168 мм высотой 6–7 метров расставляются с шагом не более 6 метров. Тросы диаметром 8 мм формируют каркас, а крестовые связи устанавливаются не реже чем через 18 метров. Боковая сетка усиливается фартуком высотой не менее 3 метров с грузами от 50 кг — это предотвращает подныривание БПЛА под нижнюю кромку.
Опоры стоек опираются на бетонные кубы не менее 0,9×0,9×0,6 м или на сборные конструкции из ФБС, что исключает повреждение мостового полотна. Ориентир стоимости такого коридора на две полосы — около 42 400 рублей за погонный метр (ТР-15).
Для защиты самих опор мостов отраслевая практика предлагает шесть оперативных решений: тетраподы или крупные ЖБИ (в том числе вторичного применения) по всей высоте; строительные леса с одно- или двухслойными тросовыми сетями; обваловка мешками с песком с откосом 55–60°; биг-бэги со щебнем; габионы высотой не более 4,8 метра с отступом 1 метр; ёмкости-еврокубы с водой на инвентарных подмостях или лесах (заполнение 50–100%). Мешки, биг-бэги, тетраподы и леса носят рекомендательный характер и нормативными документами не регламентируются.
Из перечня МелданаСБ: экран на лесах вокруг опоры — 1 863 руб./м² за два слоя сетки (леса поставляются отдельно, ТР-16); габион 2×1×1 м с монтажом — 15 990 руб. (ТР-17); обваловка мешками — укладка 3 750 руб./м³, механизированно — 1 350 руб./м³.
Пункты пропуска и АЗС
Для пунктов пропуска применяются три типа ЗОК по зданиям. Первый — сетчатый купол над главным корпусом и навесом контрольных полос, переходящий в защиту транспортных коридоров. Второй — стены из блоков ФБС с сеткой по контуру для служебных зданий. Третий — стены из ФБС, покрытие из пустотных плит и сетка по каркасу для павильонов и КПП. Такая дифференциация позволяет закрыть все критические точки без избыточных затрат.
На АЗС защищается вся площадка: сетчатый купол размером около 47×51 метр на шести башнях высотой около 23 метров с оттяжками. Заглублённые ёмкости дополнительно укрываются навалом тетраподов над люком. Взрывопожароопасные зоны требуют применения только негорючих полотен — это прямое требование пункта 9.2.3 СП 542.1325800.2024.
Для пунктов пропуска и АЗС стоимость рассчитывается индивидуально по проекту, поскольку геометрия и состав объектов сильно различаются. МелданаСБ выполняет обследование, расчёт нагрузок и разрабатывает рабочую документацию в соответствии с заданием заказчика.
Как начать проект: обследование участка или моста
Первый шаг — выезд инженеров МелданаСБ на объект в Самаре. Проводится обследование геометрии пролётов, грунтов, существующих покрытий, наличия коммуникаций и ограничений по габаритам. Далее заказчик определяет уровень угрозы и требуемый уровень защиты по СП 542.1325800.2024: уровень 4 базовый (малые БПЛА и FPV до 30 кг), уровень 3 усиленный (лёгкие 30–100 кг), уровень 2 тяжёлый (средние 100–250 кг) или уровень 1 максимальный (средние БПЛА с осколочной боевой частью).
На основе этих данных разрабатывается проект: подбираются сечения стоек, шаг опор, тип сетки, крепления и оттяжки. Для конструкций ЗОК обязательна молниезащита (п. 9.6 СП 542). Проезд пожарной техники не перекрывается (п. 4.5). После согласования МелданаСБ поставляет материалы, выполняет монтаж и передаёт исполнительную документацию. Гарантия на конструкции — 5 лет.
Компания работает по всей России, имеет опыт закупок по 223-ФЗ и 44-ФЗ. При необходимости организуем испытания образцов сетки в аккредитованной лаборатории для подтверждения заявленных характеристик.
Ориентиры цен на ключевые решения
Цены указаны с НДС 22% и отражают стоимость под ключ для типовых конструкций. Точная смета зависит от объёма, логистики и сложности монтажа.
- Сетчатый коридор над дорогой 12 м — около 36 400 руб./пог. м (ТР-14).
- Коридор на мосту на 2 полосы — около 42 400 руб./пог. м (ТР-15).
- Экран на лесах вокруг опоры (два слоя) — 1 863 руб./м², леса отдельно (ТР-16).
- Габион 2×1×1 м с монтажом — 15 990 руб. (ТР-17).
- Обваловка мешками — укладка 3 750 руб./м³, механизированно 1 350 руб./м³.
- Габионный пояс высотой 3,6 м — около 35 800 руб./пог. м (ТР-19).
- Стена из ж/б панелей — 9 660 руб./м² (ТР-20).
- Полотно ЗОК (сетка + монтаж) — 895 руб./м².
- Стенка из ФБС — 8 753 руб. за блок с устройством.
- Купол на башнях и тепловая маскировка — по проекту (ТР-18, ТР-21).
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
Какие уровни защиты по СП 542 применяются для транспортной инфраструктуры?
Можно ли смонтировать сетчатый коридор без остановки движения транспорта?
Какие решения применяются для защиты опор мостов?
Обязательна ли молниезащита для сетчатых конструкций над дорогами и мостами?
Есть ли гарантия на конструкции и монтаж?
