Защита трансформаторов подстанций 35–500 кВ от БПЛА: обойма и покрытие в Самаре
Энергообъекты 35–500 кВ — это открытые распределительные устройства, силовые трансформаторы, вводы и ошиновка. Защита от БПЛА здесь решается не видеофиксацией, а физическими барьерами: обоймой по периметру и сетчатым покрытием сверху. В Самаре МелданаСБ проектирует и монтирует такие ЗОК с учётом класса напряжения, изоляционных расстояний и режима эксплуатации подстанции.
Защитные уровни и что учитывает проект
По СП 542.1325800.2024 уровень защиты назначает эксплуатант или заказчик в задании на проектирование. Для трансформаторов и ОРУ рассматриваются четыре уровня: уровень 4 базовый — малые БПЛА и FPV до 30 кг; уровень 3 усиленный — лёгкие БПЛА 30–100 кг; уровень 2 тяжёлый — средние БПЛА 100–250 кг; уровень 1 максимальный — средние БПЛА с осколочной боевой частью. Во взрывопожароопасных зонах применяются только негорючие полотна (п. 9.2.3 СП 542).
Базовая схема: обойма + каркасное сетчатое покрытие

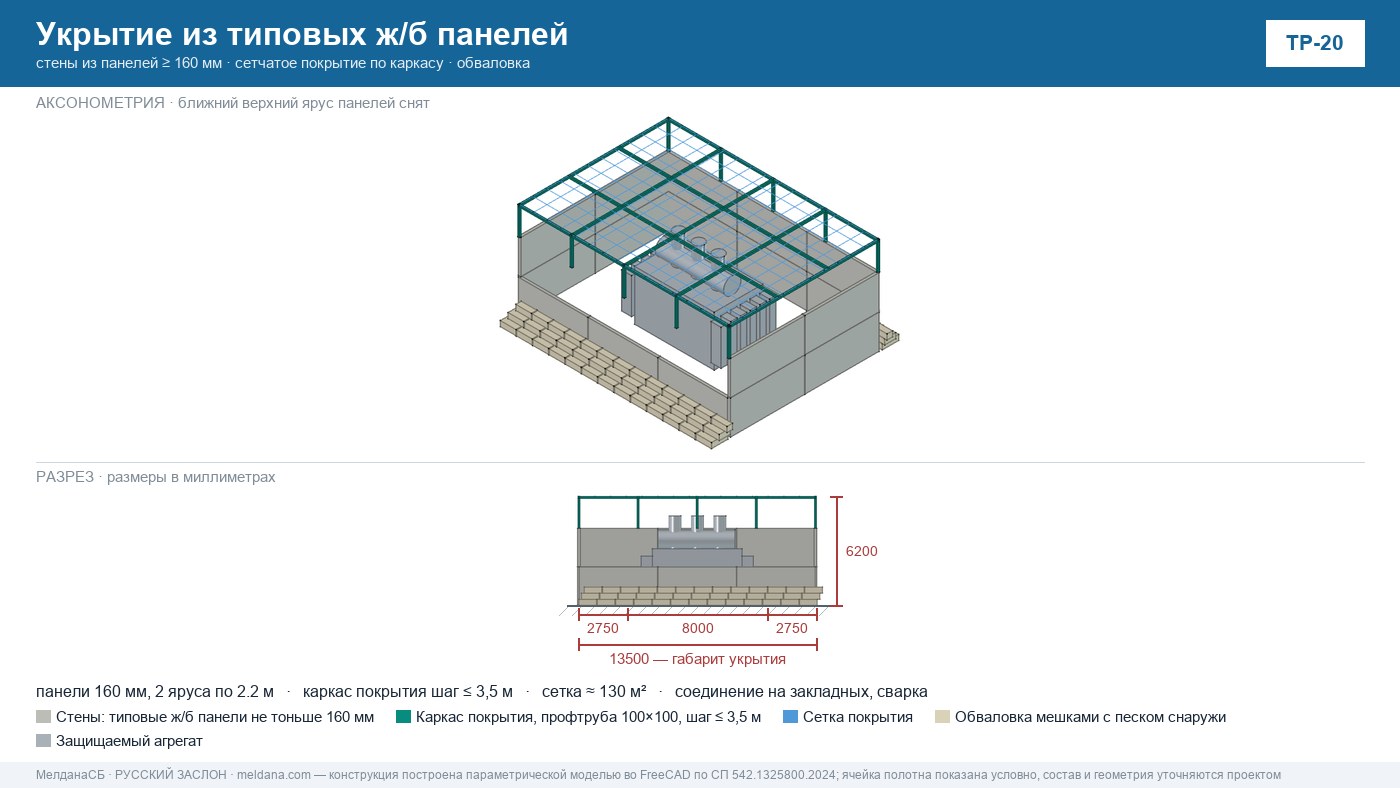

Для силовых трансформаторов применяется отраслевая практика: по периметру — стены из блоков ФБС с перевязкой на цементно-песчаном растворе или типовые железобетонные панели толщиной не менее 160 мм; сверху — каркас из профтрубы 100×100×4 мм с шагом стоек не более 3,5×3,5 м и полимерная сеть по каркасу. Снаружи стены из ФБС могут обваловываться мешками с песком. В стенах оставляют вентиляционные проёмы, а сетчатое покрытие не препятствует естественной конвекции.
Для 500 кВ из-за увеличенных изоляционных промежутков и габаритов вводов практикуется поэлементная защита: отдельные листы по фазам и секционные сетчатые покрытия. Это позволяет сохранить необходимые изоляционные расстояния и не создавать сплошного металлического контура над ошиновкой.
Помимо трансформаторов, на подстанции могут защищаться здания КРУЭ, ОПУ, РЩ. Для них используется сетчатый купол на шести решётчатых башнях сечением 1,2×1,2 м высотой около 23 м с 16 оттяжками на анкерные фундаменты, плюс противоосколочная стенка из ФБС по периметру. Нагрузки на здание при этом нет.
Облегчённое покрытие из бруса и бревна: когда допустимо
Для объектов, где металлический каркас нежелателен или требуется ускорить монтаж, применяют облегчённые варианты покрытия из бруса или бревна. Это рекомендательное оперативное решение: деревянный каркас несёт сетку, проще в сборке и не требует такого же объёма сварочных работ, как стальной. Допустим при защите от малых БПЛА и FPV, если уровень защиты не выше базового. Во взрывопожароопасных зонах полотна должны быть негорючими, поэтому деревянный каркас используют только вне таких зон.
Электробезопасность: изоляционные расстояния, заземление, работы в действующей электроустановке
- Металлический каркас покрытия и элементы обоймы заземляются на существующий контур подстанции.
- Конструкция выдерживает изоляционные расстояния до токоведущих частей; монтаж не приближается к шинам и вводам ближе допустимых значений для класса напряжения.
- Работы в действующей электроустановке выполняются по наряду-допуску, с оформлением отключений, заземлений и ограждений.
- Молниезащита ЗОК обязательна по п. 9.6 СП 542.1325800.2024.
- Проезд пожарной техники не перекрывается (п. 4.5 СП 542).
Теплоотвод и доступ к обслуживанию
Силовые трансформаторы требуют свободного притока воздуха к радиаторам. Поэтому обойма не выполняется сплошной: в стенах из ФБС предусматриваются вентиляционные проёмы, сетчатое покрытие обеспечивает вертикальную тягу. Конструкция не должна препятствовать работе маслоприёмников, дутьевых вентиляторов и систем пожаротушения. Для осмотра и ремонтов предусматриваются проходы и ворота, а покрытие может выполняться секционным, чтобы при необходимости демонтировать отдельные элементы.
Класс напряжения → что меняется в решении
| Класс напряжения | Что меняется в габаритах | Изменения в конструкции |
|---|---|---|
| 35 кВ | Компактные трансформаторы, небольшая высота вводов | Обойма из ФБС + каркасное покрытие с шагом стоек до 3,5×3,5 м; возможно облегчённое покрытие из бруса или бревна |
| 110–220 кВ | Увеличенные изоляционные расстояния и высота вводов | Та же обойма + покрытие, но больше пролёты и высота стоек; чаще применяются ж/б панели толщиной не менее 160 мм |
| 330 кВ | Высокие вводы, протяжённая ошиновка | Усиленное сетчатое покрытие, возможно тросовое дублирование; обойма с обваловкой мешками с песком |
| 500 кВ | Большие изоляционные промежутки, отдельные фазы | Поэлементная защита: отдельные листы по фазам, секционные сетчатые покрытия; повышенные требования к заземлению |
Уровень защиты во всех случаях назначает заказчик или эксплуатант в задании на проектирование, а конструктив рассчитывается под конкретную площадку.
Цены-ориентиры на решения ЗАСЛОН
- Полотно ЗОК (сетка + монтаж) — 895 руб./м².
- Стена из типовых ж/б панелей (ТР-20) — 9 660 руб./м².
- Блок ФБС с устройством — 8 753 руб. за блок.
Цены клиентского прайса ЗАСЛОН v9.1, с НДС 22%, под ключ. Итоговая стоимость зависит от класса напряжения, габаритов трансформатора, типа грунта и необходимости временных отключений.
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
Можно ли защитить трансформатор без длительного отключения подстанции?
Чем отличается решение для 35 кВ и 500 кВ?
Когда допустимо облегчённое покрытие из бруса или бревна?
Как решаются заземление и изоляционные расстояния?
Что входит в цену и можно ли рассчитать предварительно?
МелданаСБ работает по всей России, имеет опыт закупок по 223-ФЗ и 44-ФЗ, предоставляет гарантию 5 лет. Для энергообъектов в Самаре выполним обследование, расчёт и монтаж ЗОК ЗАСЛОН. Подробнее: ЗОК ЗАСЛОН, онлайн-калькулятор ЗОК, типовые решения ЗОК, укрытие из панелей ТР-20.
