Антидроновая защита тяговой подстанции, поста ЭЦ и объектов СЦБ: диэлектрическое исполнение, изоляционные расстояния, локальные укрытия агрегатов вместо накрытия всей площадки, цены по уровням.

Защита тяговой подстанции и поста ЭЦ от БПЛА в Самаре

Удар дрона по тяговой подстанции обесточивает контактную сеть и останавливает движение на всём плече. Пост ЭЦ — это вся станционная автоматика: стрелки, сигналы, маршруты. В Самаре такие объекты относятся к критической инфраструктуре, и пассивная защита по СП 542.1325800.2024 перестала быть опцией. Мы проектируем и производим ЗОК ЗАСЛОН — физические ограждающие конструкции для перехвата БПЛА.

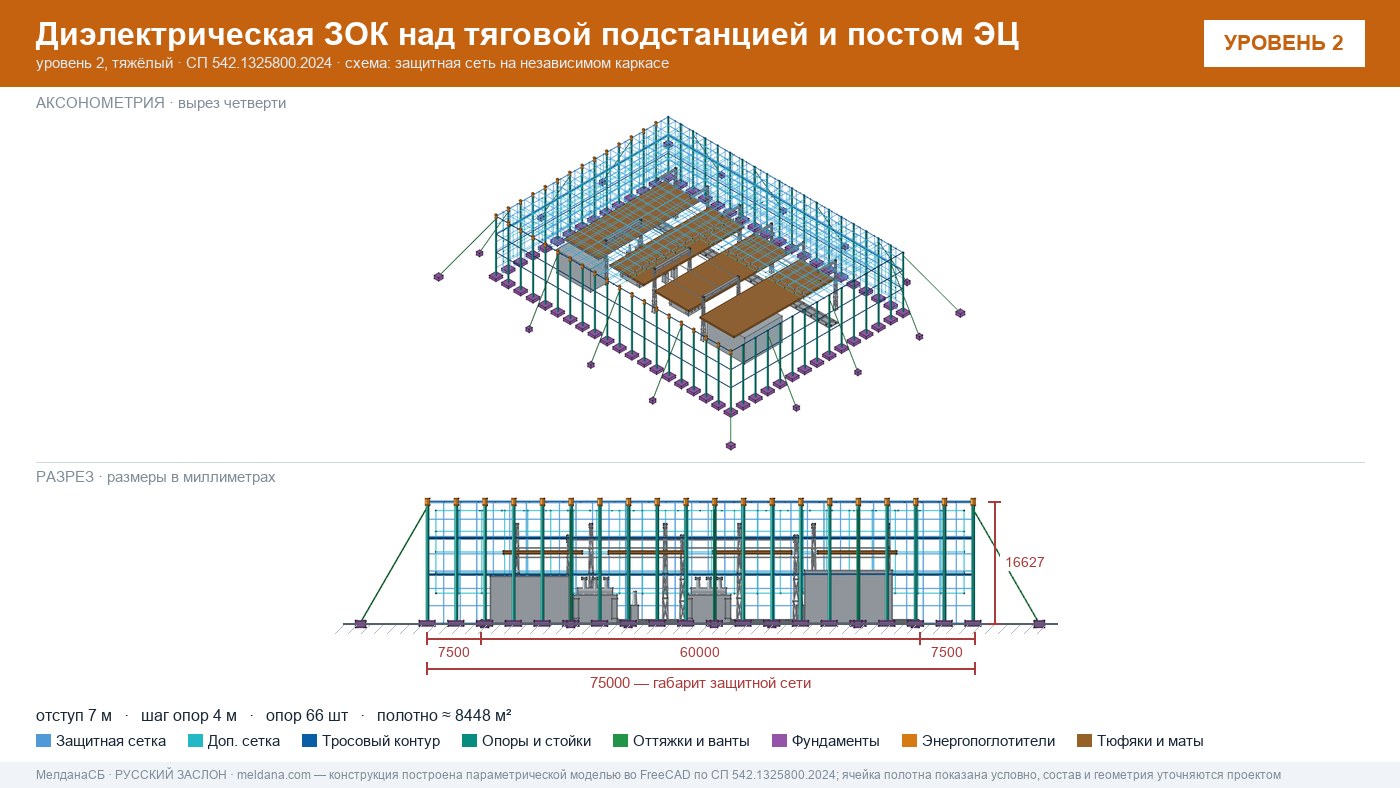

Антидроновая защита тяговой подстанции и поста ЭЦ конструкциями ЗАСЛОН

Почему тяговая подстанция и пост ЭЦ — критическая уязвимость

Отключение тяговой подстанции останавливает движение на перегоне целиком. Пост ЭЦ при поражении теряет управление стрелками и сигналами — станция парализуется. Открытая часть с маслонаполненными трансформаторами и выпрямителями особенно чувствительна к кинетическому удару и осколкам. Даже базовый расчётный БПЛА 12 кг на скорости 300 км/ч создаёт энергию удара 41,7 кДж — этого достаточно, чтобы вывести из строя силовой агрегат. Защищать нужно оба здания и открытую площадку, иначе сценарий отказа сохраняется.

Что изменил Указ № 604 и нормативная база

С 24.08.2026 действует Указ Президента РФ № 604. Если собственник объекта критической инфраструктуры не принял или несвоевременно принял меры по противодействию БПЛА, государство может ввести временное управление его имуществом — зданиями, оборудованием, долями, счетами. Основанием прямо названа «неэффективность реализации мероприятий, непосредственно направленных на пресечение угроз нападения с использованием беспилотных воздушных судов». Для Самары это означает, что тяговые подстанции и посты ЭЦ без физической защиты — прямой риск потери контроля над активом.

Требование	Что делаем мы
Указ № 604, п. 6 «б»: объекты энергетики, транспорта, логистики; неэффективные меры → временное управление	Проектируем и монтируем ЗОК по СП 542, выдаём паспорт ЗОК и исполнительную документацию — подтверждаем принятые меры
ПП РФ № 258: для промышленности требуется обнаружение + пассивная защита + РЭБ	Выполняем пассивную защиту (ЗОК) как физический контур, совместимый с другими подсистемами
СП 542: независимый тип ЗОК, отступы, уровни защиты	Проектируем на собственных фундаментах, не опираясь на объект; соблюдаем отступы п. 10.5
ФЗ-256 ст. 6.1, ПП РФ № 1046, ст. 217.1 УК РФ для объектов ТЭК	Проводим поверочные расчёты, обследование по ГОСТ 31937, готовим проектную и исполнительную документацию

Конструктивное решение для действующей электроустановки

Работаем в действующей электроустановке. Полотно и несущие элементы выполняем в диэлектрическом исполнении ЗАСЛОН-Д (СВМПЭ, стеклопластик) для зон высокого напряжения. Выдерживаем изоляционные расстояния до токоведущих частей ОРУ и контактной сети. Вся конструкция заземляется в контур подстанции.

Стойки — сталь 09Г2С, горячее цинкование
Улавливающая сетка Сеть-М 80×100 мм, проволока Ø3,7 мм по ГОСТ Р 51285
Кровельная сетка Контур-М с тросом Ø4 мм
Несущие тросы Ø6, 8, 12, 16 мм
Винтовые сваи Ø76 мм

Базовый расчётный сценарий по СП 542: БПЛА 12 кг / 300 км/ч (83,3 м/с), энергия 41,7 кДж, расчётная сила 116,7 кН (γf = 1,4). Отступ не менее 1,5 м по горизонтали и 2,0 м выше конька. Для среднего класса — 150 кг / 50 м/с / 187 кДж. Сетка поглощает около 1% энергии — основную нагрузку гасят несущие тросы, поэтому «просто сетка» не работает. Молниезащита ЗОК обязательна по п. 9.6, проёмы и ворота закрываются экранами и цепными завесами по п. 9.5.4.

Уровни защиты и цена проектирования

Уровень защиты назначается по СП 542.1325800.2024 (табл. 6.1 и 6.2) — по расчётной угрозе для объекта, а не по желанию заказчика. В таблице — цена проектирования за 1 м² площади объекта по полу: площадь считается по пятну застройки в плане, как на поэтажном плане, а не по площади полотна сетки — полотна на конструкции всегда больше, потому что оно идёт по верху и по бокам с отступом.

Уровень защиты	Расчётная угроза	Проектирование, ₽ за м² площади по полу

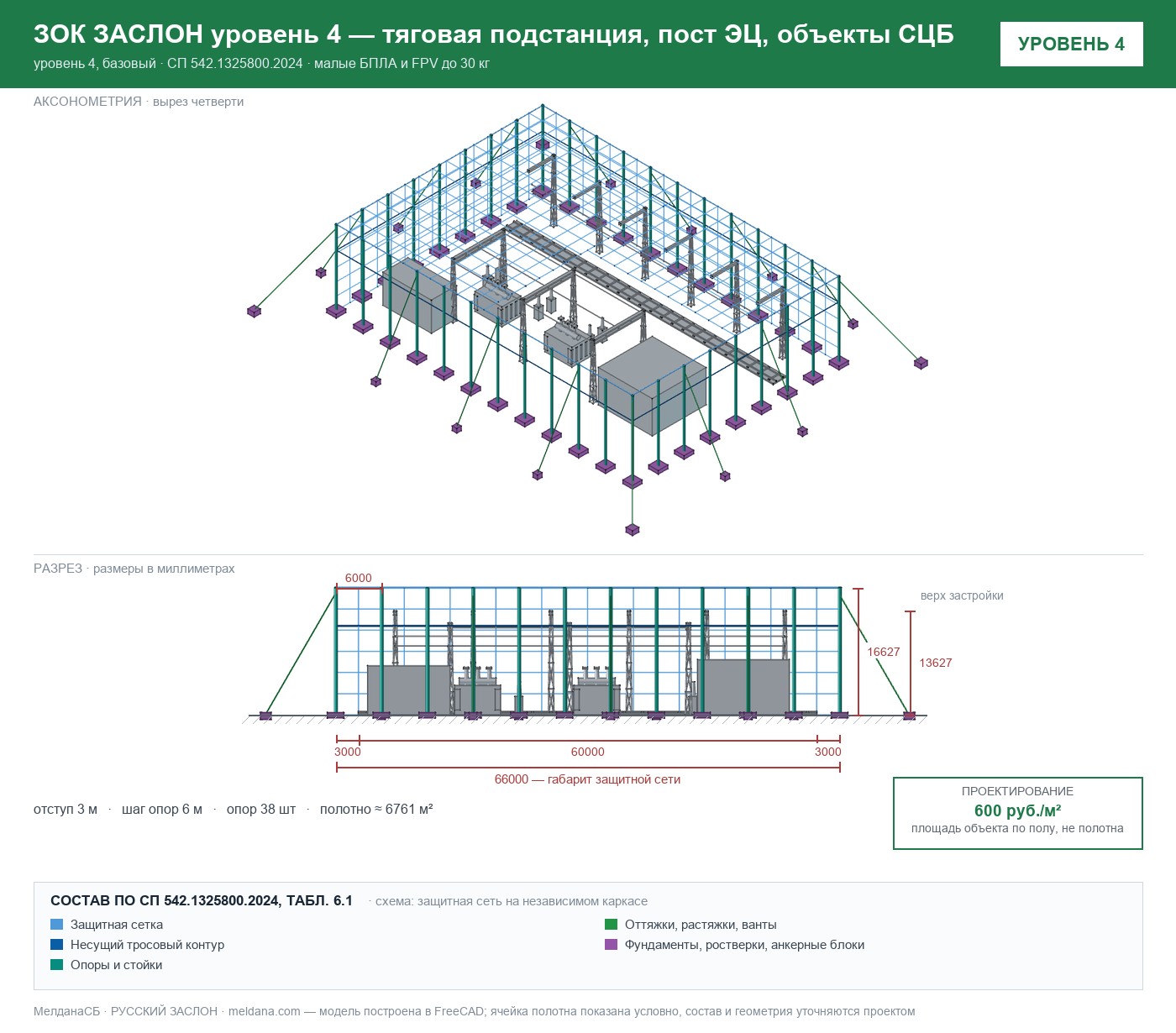

Уровень 4, базовый	малые БПЛА и FPV до 30 кг	600 ₽/м²

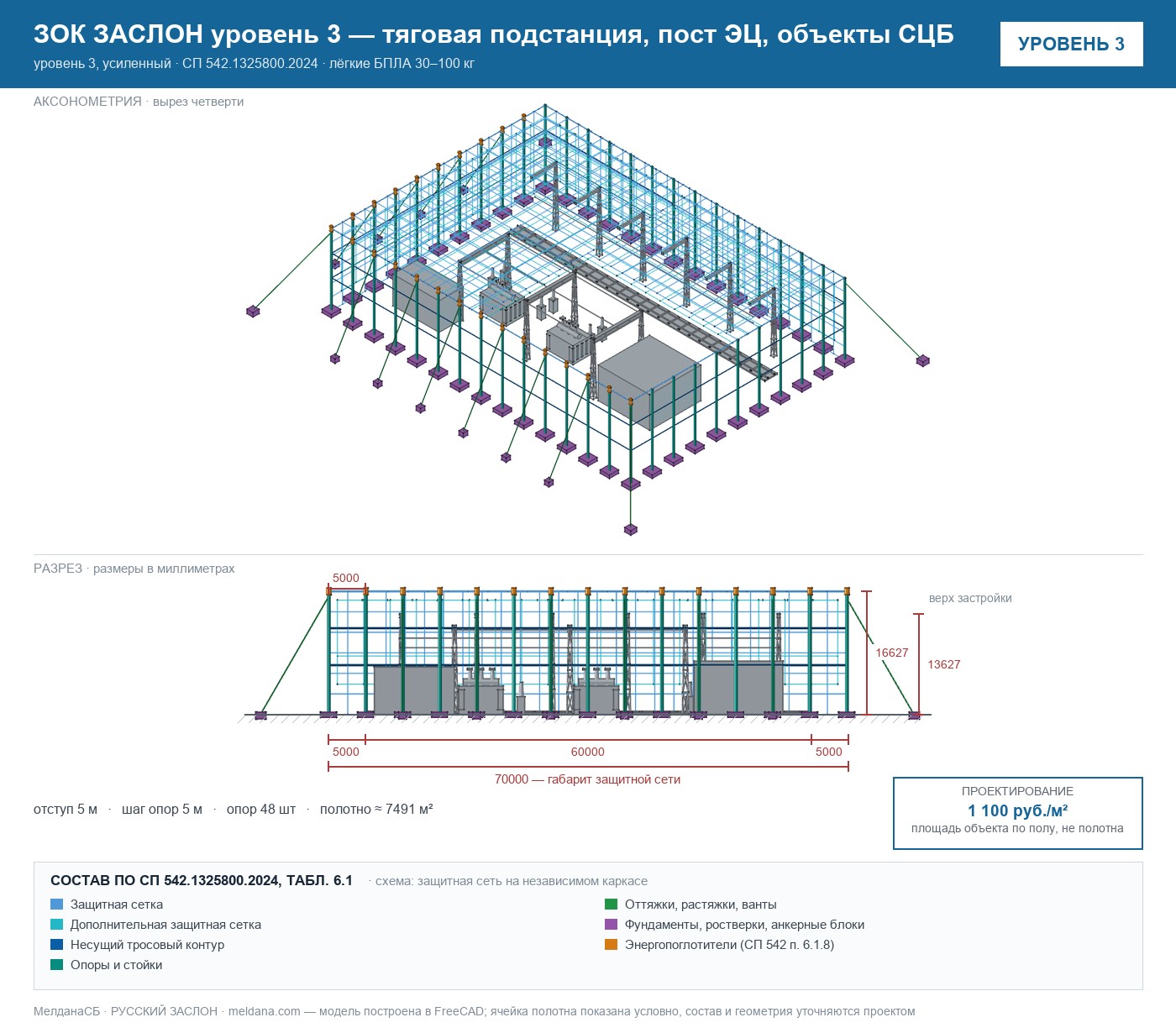

Уровень 3, усиленный	лёгкие БПЛА 30–100 кг	1 100 ₽/м²

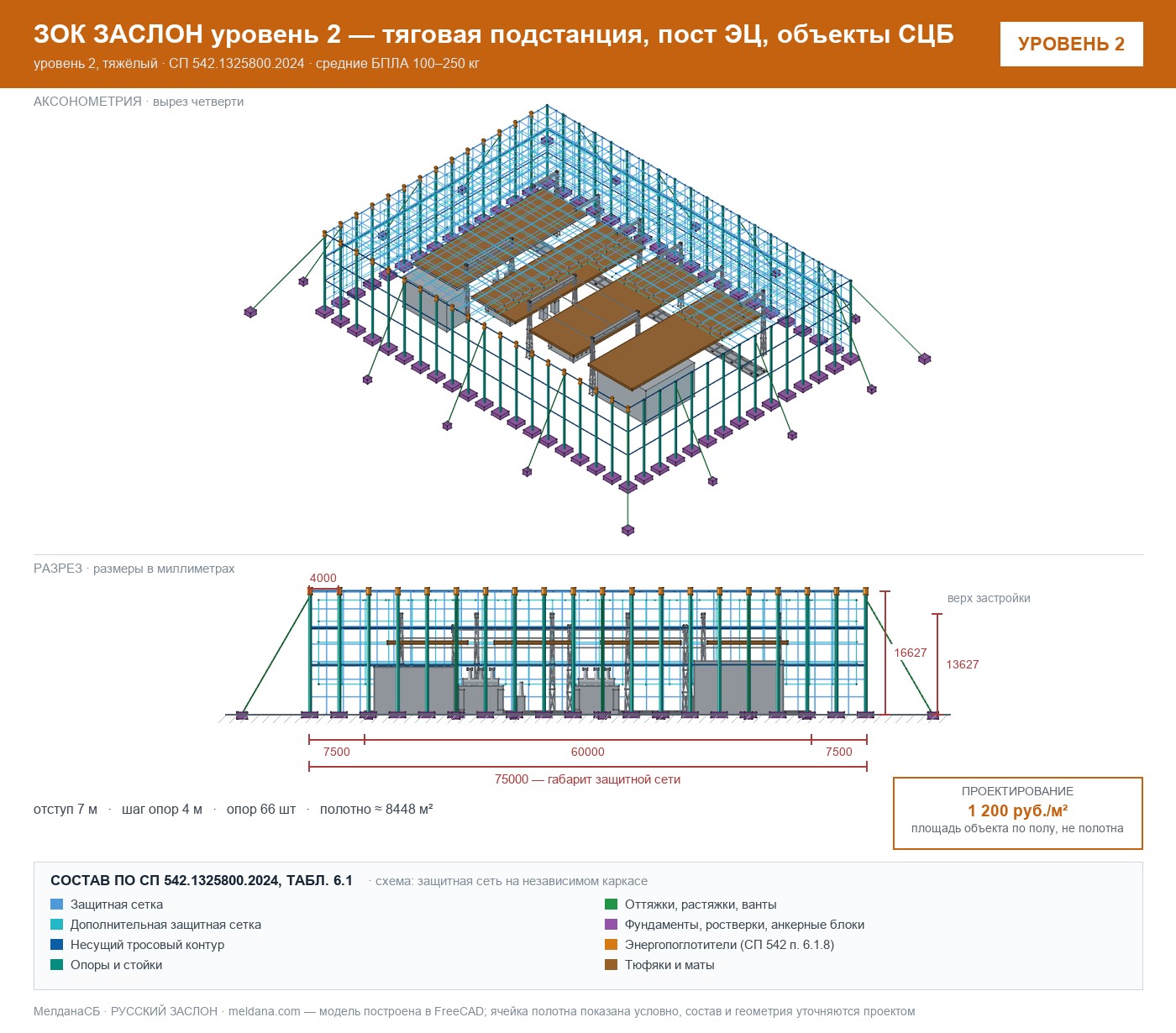

Уровень 2, тяжёлый	средние БПЛА 100–250 кг	1 200 ₽/м²

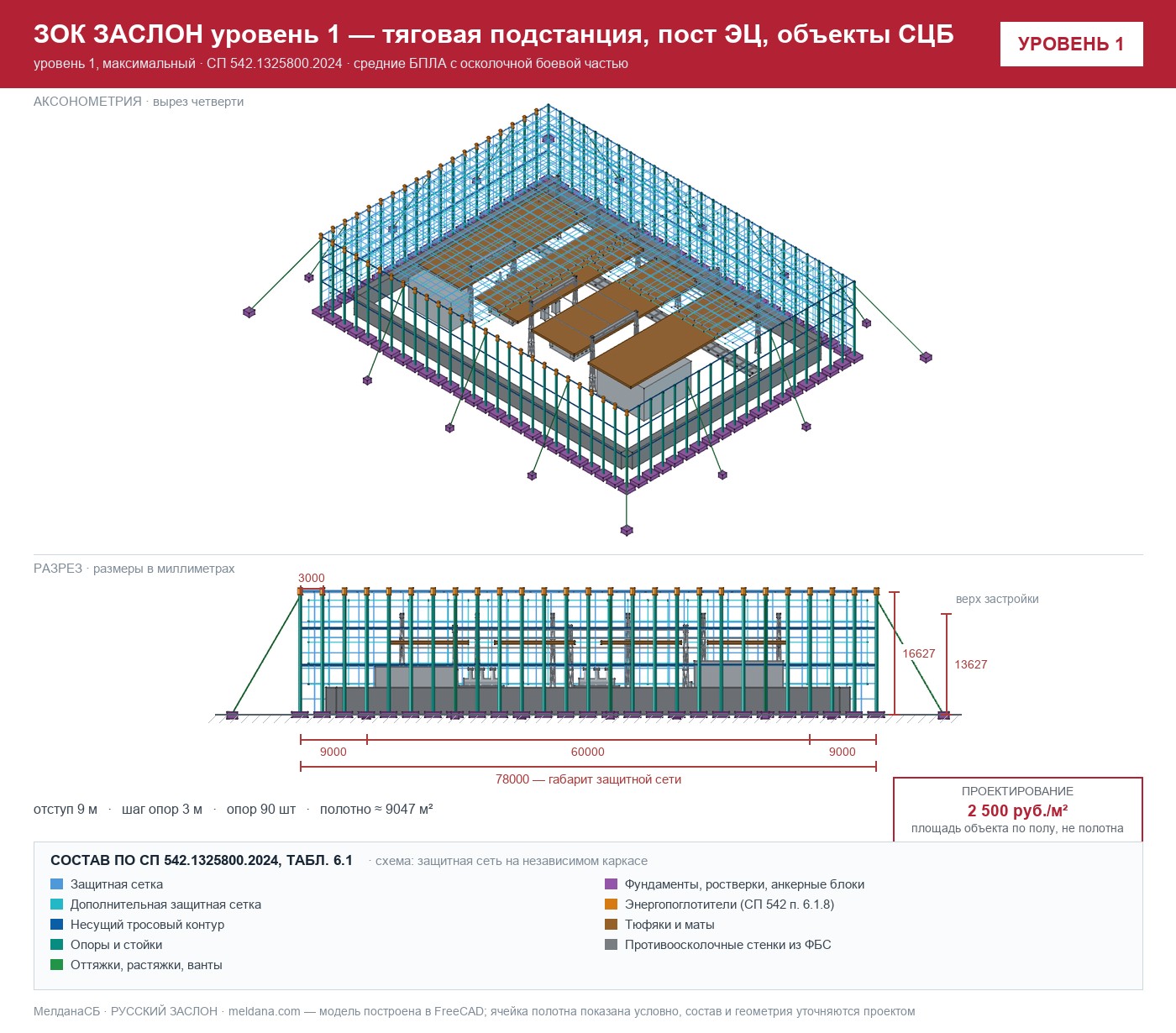

Уровень 1, максимальный	средние БПЛА с осколочной боевой частью	2 500 ₽/м²

В проектирование входят обследование и обмеры, аудит уязвимости объекта от БПЛА, проект по СП 542 с разделом «Конструктивные решения», поверочные расчёты и ППР. Строительно-монтажные работы, оборудование и материалы ЗАСЛОН в эту цену не входят: смета на монтаж выдаётся по результатам проекта, когда известны фактические конструкции, грунты и стеснённость площадки. Ориентировочный бюджет всей конструкции можно прикинуть в калькуляторе ЗОК.

Почему накрывать всю площадку — ошибка: локальные ЗОК ТР-09

Отказ одного трансформатора или выпрямителя уже останавливает подстанцию. Накрывать всю территорию площадью 2 000 м² сплошным полотном — значит платить за квадратные метры, которые не повышают живучесть. Отдельные силовые агрегаты выгоднее закрывать локальными ЗОК ТР-09. Это точечная защита критического элемента: оперативные проходы, шинные мосты и пути выкатки трансформатора остаются свободными.

Порядок работ под ключ: обследование и обмеры, аудит уязвимости, проект по СП 542 с разделом КР, поверочные расчёты, поставка оборудования и материалов, монтаж, молниезащита, исполнительная документация и паспорт ЗОК. Для действующей электроустановки монтаж ведётся без перерывов в движении — мы не перекрываем проходы и подъезды пожарной техники.

Получите расчёт ЗОК для тяговой подстанции и поста ЭЦ в Самаре

✓ Аудит уязвимости ✓ Расчёт и проект по СП 542 ✓ Монтаж под ключ + гарантия 5 лет

Получить расчёт ЗОК →

Карточки объекта в каталоге — чертёж конструкции и цена под ключ

уровень 4, базовый · уровень 3, усиленный · уровень 2, тяжёлый · уровень 1, максимальный

Другие объекты из перечня Указа № 604

Указ называет объекты критической инфраструктуры одним списком, но конструкция защиты у каждого своя — площадка, ограничения и цена разные:

Частые вопросы

Как обеспечивается электробезопасность при монтаже на действующей подстанции?

Полотно и несущие элементы выполняются в диэлектрическом исполнении ЗАСЛОН-Д — СВМПЭ и стеклопластик. Выдерживаются изоляционные расстояния до токоведущих частей ОРУ и контактной сети. Вся конструкция заземляется в контур подстанции.

Чем локальные ЗОК ТР-09 лучше сплошного накрытия площадки?

Поражение одного трансформатора уже отключает подстанцию. Локальная ЗОК защищает только критический агрегат, а не всю территорию. Стоимость считается по площади объекта в плане, поэтому точечная защита снижает бюджет. Оперативные проходы, шинные мосты и пути выкатки трансформатора остаются свободными.

Как считается цена за защиту?

Цена указана за 1 м² площади объекта в плане, не за м² полотна. При большей площади стоимость за метр снижается. Проектирование выделено отдельной строкой.

Какие документы вы предоставляете после монтажа?

Вы получаете проект по СП 542 с разделом КР, поверочные расчёты, исполнительную документацию и паспорт ЗОК. Это подтверждает соответствие принятым мерам по защите от БПЛА, что важно в контексте Указа № 604.

Установка ЗОК остановит движение поездов?

Нет. Работы ведутся в действующей электроустановке без перерывов в движении. Мы не перекрываем оперативные проходы и подъезды пожарной техники, монтаж выполняется с соблюдением всех требований безопасности.

Подробнее о продукции смотрите в разделе ЗОК ЗАСЛОН. Для предварительной оценки бюджета используйте онлайн-калькулятор ЗОК. Готовые решения для энергетики и транспорта — в разделе каталога «Тяговые подстанции и посты ЭЦ».
