Чем тросовый барьер по альбому Минэнерго отличается от антидроновой сетки по СП 542 в Самаре: область применения, расчётная угроза, вынос рубежа и эшелонированная схема защиты.

Тросовый барьер или антидроновая сетка в Самаре: решения Минэнерго и СП 542 — что выбрать

После выхода альбом типовых решений пассивной защиты Минэнерго (письмо Минэнерго России от 15.06.2026 № 04-1576) у эксплуатирующих организаций возник закономерный вопрос: мы уже считали антидроновую сетку по СП 542 — теперь всё переделывать под тросовый барьер? Короткий ответ: нет. Это два разных инструмента для разных задач, и на крупном объекте они применяются вместе. Разбираем, чем они отличаются и как выбрать решение для объекта в Самаре.

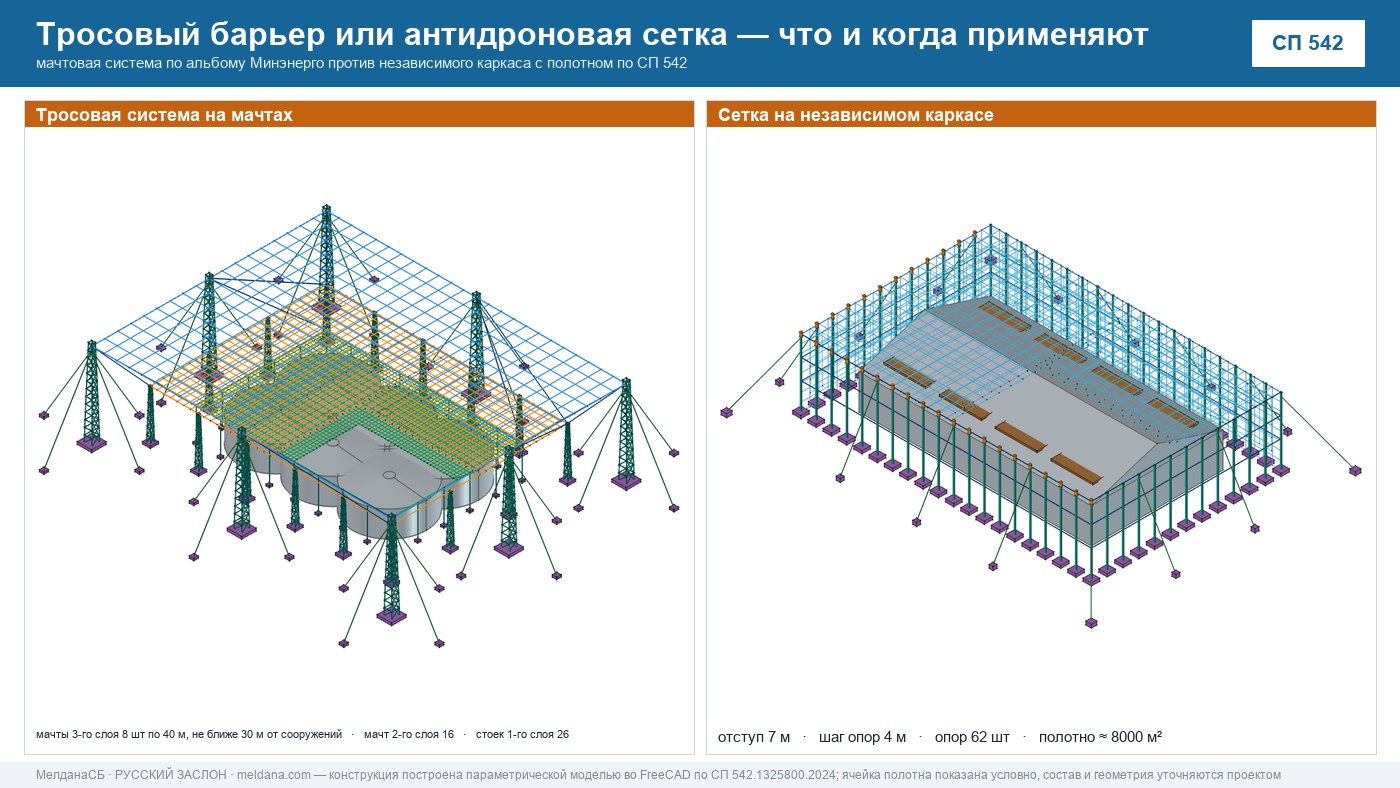

Слева — тросовая система на мачтах, справа — сетка на независимом каркасе: две схемы под одну задачу

Статус документа: письмо Минэнерго России от 15.06.2026 № 04-1576

Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.

Два документа — две разные задачи

Путаница возникает потому, что оба документа говорят о «пассивной защите от БПЛА». Но решают они разные инженерные задачи:

СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям. Отвечает на вопрос: как закрыть конкретное здание или сооружение и на какой класс аппарата рассчитывать конструкцию.
Альбом Минэнерго — типовые решения пассивной защиты для объектов ТЭК. Отвечает на вопрос: как закрыть площадку целиком от дальнобойного самолётного БПЛА, остановив его на подлёте.

Как это соотносится с СП 542.1325800.2024

Альбом Минэнерго не отменяет и не заменяет СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям от БПЛА. Документы решают разные задачи и в проекте применяются вместе.

Признак	ЗОК по СП 542 (сетка)	Тросовый барьер по альбому Минэнерго
Что защищает	конкретное здание или сооружение	площадку и группу объектов целиком
Расчётный аппарат	малый, лёгкий, средний БПЛА (до 150 кг)	дальнобойный самолётный БПЛА 250–300 кг
Где рубеж перехвата	1,5–5 м от конструкций объекта	10–40 м от защищаемых сооружений
Несущая часть	стойки и колонны высотой 6–28 м	решётчатые мачты 40 и 70 м
Улавливающий элемент	плетёная или арамидная сеть	многослойная тросовая система
Когда применяется	точечно: котельная, ОРУ, трансформатор, резервуар	системно: ТЭЦ, НПЗ, резервуарный парк, ЛПДС

Правильная схема для крупного объекта генерации — эшелонированная: вынесенный тросовый контур на мачтах по периметру плюс ЗОК-сетка на критичных точках (щит управления, трансформаторы, газорегуляторный пункт, ОРУ).

Где проходит граница применимости

Практическое правило выбора складывается из трёх факторов: что защищаем, от чего и на каком расстоянии должен произойти перехват.

Когда достаточно ЗОК-сетки по СП 542

объект компактный: блочная котельная, ЦТП, трансформаторная подстанция, отдельный резервуар;
расчётная угроза — малый, лёгкий или средний аппарат;
нет места для выноса рубежа: плотная застройка, стеснённая промплощадка;
нужно закрыть конкретную уязвимость — остекление, кровлю, трансформатор;
бюджет ограничен, а объект один.

Когда нужен тросовый барьер по альбому Минэнерго

объект площадной: ТЭЦ, ГРЭС, НПЗ, резервуарный парк, крупная районная котельная;
расчётная угроза — дальнобойный самолётный БПЛА массой 250–300 кг;
критично не допустить подрыва боевой части вблизи оборудования: осколки на дистанции 40 м теряют 41 % энергии;
на площадке есть высотные сооружения — трубы, эстакады, — которые можно использовать как точки натяжения;
защищать нужно много разнородных объектов сразу, и закрывать каждый отдельной сеткой дороже.

Расчётная угроза: дальнобойные самолётные БПЛА

Альбом Минэнерго считает расчётной угрозой не коммерческий квадрокоптер и не барражирующий боеприпас малого класса, а дальнобойные самолётные БПЛА, способные преодолевать свыше 1000 км. Это принципиально меняет расчёт: масса аппарата на порядок больше, а размах крыльев измеряется метрами.

Параметр	Тип «Лютый»	Тип «PD-2»
Размах крыльев, м	6,7	4–5
Длина фюзеляжа, м	4,4	2,8
Дальность полёта, км	1050	1000–1100
Максимальная скорость, км/ч	230	—
Крейсерская скорость, км/ч	150–180	100–110
Практический потолок, м	2500	4700–5000
Взлётная масса, кг	250–300	45–55
Полезная нагрузка, кг	75	20–29

Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.

Принцип: барьер останавливает аппарат на удалении от объекта

Система пассивной защиты по альбому Минэнерго создаёт защитный барьер, обеспечивающий полную остановку БПЛА на удалении точки контакта 10–40 м от защищаемых сооружений. Время торможения до полного останова принято равным 1 секунде.

Вынос рубежа перехвата — не эстетика, а расчёт. Альбом приводит зависимость кинетической энергии поражающего элемента массой 3 г от пройденного расстояния:

Расстояние от точки подрыва, м	Кинетическая энергия, Дж	Потеря энергии
0	3375	—
10	2975	−12 %
20	2600	−23 %
30	2300	−32 %
40	1983	−41 %

То есть при остановке аппарата в 40 метрах от оборудования осколки теряют 41 % энергии ещё до подлёта к защищаемым конструкциям. Плюс сам подрыв происходит вне технологической зоны — не на трубопроводе, не на трансформаторе и не на крыше главного корпуса.

Почему на крупном объекте нужны оба решения

Тросовый барьер и сетка перекрывают разные сценарии, и полагаться только на один из них означает оставить незакрытый вектор:

Сценарий	Тросовый барьер	ЗОК-сетка
Дальнобойный самолётный БПЛА по площадке	останавливает на удалении 10–40 м	рассчитана на меньший класс аппарата
Малый FPV-дрон, зашедший внутрь контура	проходит между тросами	удерживает у самого объекта
Пикирующая траектория на конкретный агрегат	перекрывает верхним слоем на высоте	закрывает кровлю объекта
Атака на остекление и щиты управления	не защищает точечно	закрывает проёмы и фасады
Осколочное воздействие при подрыве вблизи	выносит точку подрыва за пределы зоны	работает как противоосколочный экран вплотную

Эшелонированная схема для объекта генерации

внешний контур — тросовый барьер на мачтах и существующих сооружениях, вынос рубежа 10–40 м;
внутренний уровень — ЗОК-сетки по СП 542 на критичных точках: главный щит управления, трансформаторы, газорегуляторный пункт, склады реагентов;
точечные решения — защита остекления и отдельных агрегатов;
поверх этого — обнаружение и подавление, которые снимают часть угроз до подлёта.

Что нельзя считать пассивной защитой

Отдельно стоит сказать о решениях, которые выглядят как защита, но расчётно ею не являются:

инвентарные строительные леса с сеткой — нормируются на вертикальную нагрузку на настил, не на горизонтальный динамический удар; приставная схема к тому же передаёт удар на защищаемое сооружение, что запрещено п. 6.3 СП 542;
сетка, жёстко натянутая без рабочего хода — при ударе создаёт пиковое усилие, разрушающее собственную опорную конструкцию;
маскировочная сеть — не имеет расчётной прочности и не удерживает аппарат;
одиночный трос или контур без расчёта шага — не обеспечивает контакт минимум с четырьмя тросами, аппарат проходит между ними.

Как выполняется проект

Обследование объекта. Генплан, высотные отметки, существующие эстакады и трубы, геология под фундаменты мачт, климатический район по СП 20.13330.2016.
Модель угрозы и расчёт. Определение расчётного аппарата, импульса, требуемого выноса рубежа и числа слоёв; проверка, что усилие в тросах не превышает предела прочности на разрыв.
Проектирование. КМ и КМД на мачты и узлы креплений, свайные фундаменты по худшим условиям работы, ПОС и ППР, разделы по молниезащите и светоограждению высотных конструкций.
Изготовление и поставка. Мачты, тросовая система, консоли, опорные канаты, крепёж, ЗИП.
Монтаж. Свайное поле, сборка и подъём мачт, монтаж креплений на существующие сооружения, натяжение тросовых слоёв. Работы на действующем объекте — по нарядам-допускам, без остановки основного оборудования.
Сдача. Контроль натяжения, исполнительная документация, паспорта, инструкция по обслуживанию и осмотрам конструкции.

Частые вопросы

Мы уже смонтировали сетку по СП 542. Она теперь не соответствует требованиям?

Соответствует, если расчётная угроза для объекта не изменилась. Альбом Минэнерго не отменяет СП 542 и не переоценивает ранее выполненные решения — он добавляет типовые решения для площадных объектов и более тяжёлой расчётной угрозы.

Что дешевле — сетка или тросовый барьер?

Зависит от объекта. Для одного здания дешевле сетка. Для площадки с десятком сооружений закрывать каждое отдельной сеткой дороже, чем построить общий вынесенный контур.

Можно ли начать с сетки, а потом достроить тросовый контур?

Да, и это распространённая последовательность: сначала закрываются самые критичные объекты, затем контур расширяется. Важно с самого начала иметь общую схему, чтобы решения не пришлось переделывать.

Тросовый барьер мешает работе крана и обслуживанию оборудования?

При корректном проекте — нет: расстановка мачт и трассировка тросов согласуются с зонами работы кранов, путями перемещения оборудования и подъездами. Это одно из ключевых ограничений при выборе точек мачт.

Как понять, какая расчётная угроза у нашего объекта?

Через модель угрозы: география, категория объекта, значимость для энергоснабжения региона, наличие поблизости других объектов ТЭК. Мы выполняем эту оценку в рамках бесплатного предпроектного обследования.
