Защита котельной от БПЛА в Самаре по требованиям Минэнерго: решение под реальный бюджет
Альбом типовых решений пассивной защиты Минэнерго направлен не только нефтяным и генерирующим компаниям, но и высшим исполнительным органам всех 89 субъектов РФ — а значит, вопрос дошёл до муниципальной энергетики: котельных ЖКХ, центральных тепловых пунктов и блочно-модульных котельных. Проблема в том, что типовые решения альбома разрабатывались под крупные объекты ТЭК, и буквальное их применение к котельной на 10 МВт экономически бессмысленно. Разбираем, что из требований реально применимо к котельной в Самаре и как защитить объект теплоснабжения без бюджета крупной станции.
Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.
Адресаты: Госкорпорация «Росатом», высшие исполнительные органы 89 субъектов РФ и 41 организация ТЭК — включая генерирующие компании, эксплуатирующие ТЭЦ, ГРЭС и котельные.
Почему котельная — приоритетный объект
Котельная относится к объектам жизнеобеспечения. Её отличие от электростанции в том, что последствия остановки наступают не мгновенно, а через несколько часов — и оказываются тяжелее, чем кажется:
- зимняя остановка теплоснабжения ведёт к размораживанию систем отопления жилых домов, школ и больниц — ущерб многократно превышает стоимость самой котельной;
- восстановление разрушенного котельного оборудования занимает месяцы, а замещающих мощностей в малых населённых пунктах обычно нет;
- поражение газового хозяйства котельной означает не только останов, но и пожар со взрывом;
- объект компактный — прямое попадание выводит из строя сразу всё оборудование.
Расчётная угроза: дальнобойные самолётные БПЛА
Для котельной расчётная угроза определяется географией. Для объектов в глубине страны расчётным чаще остаётся малый или лёгкий аппарат. Для приграничных и прифронтовых регионов расчётной становится угроза из альбома Минэнерго — дальнобойные самолётные БПЛА, способные преодолевать более 1000 км:
| Параметр | Тип «Лютый» | Тип «PD-2» |
|---|---|---|
| Размах крыльев, м | 6,7 | 4–5 |
| Длина фюзеляжа, м | 4,4 | 2,8 |
| Дальность полёта, км | 1050 | 1000–1100 |
| Максимальная скорость, км/ч | 230 | — |
| Крейсерская скорость, км/ч | 150–180 | 100–110 |
| Практический потолок, м | 2500 | 4700–5000 |
| Взлётная масса, кг | 250–300 | 45–55 |
| Полезная нагрузка, кг | 75 | 20–29 |
Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.
Масштабирование решения под размер котельной
Прямое применение типовых решений альбома — мачты 40 и 70 м вокруг блочной котельной — дало бы конструкцию дороже самого объекта. На практике решение масштабируется:
| Тип объекта | Применимое решение | Ориентир по конструкции |
|---|---|---|

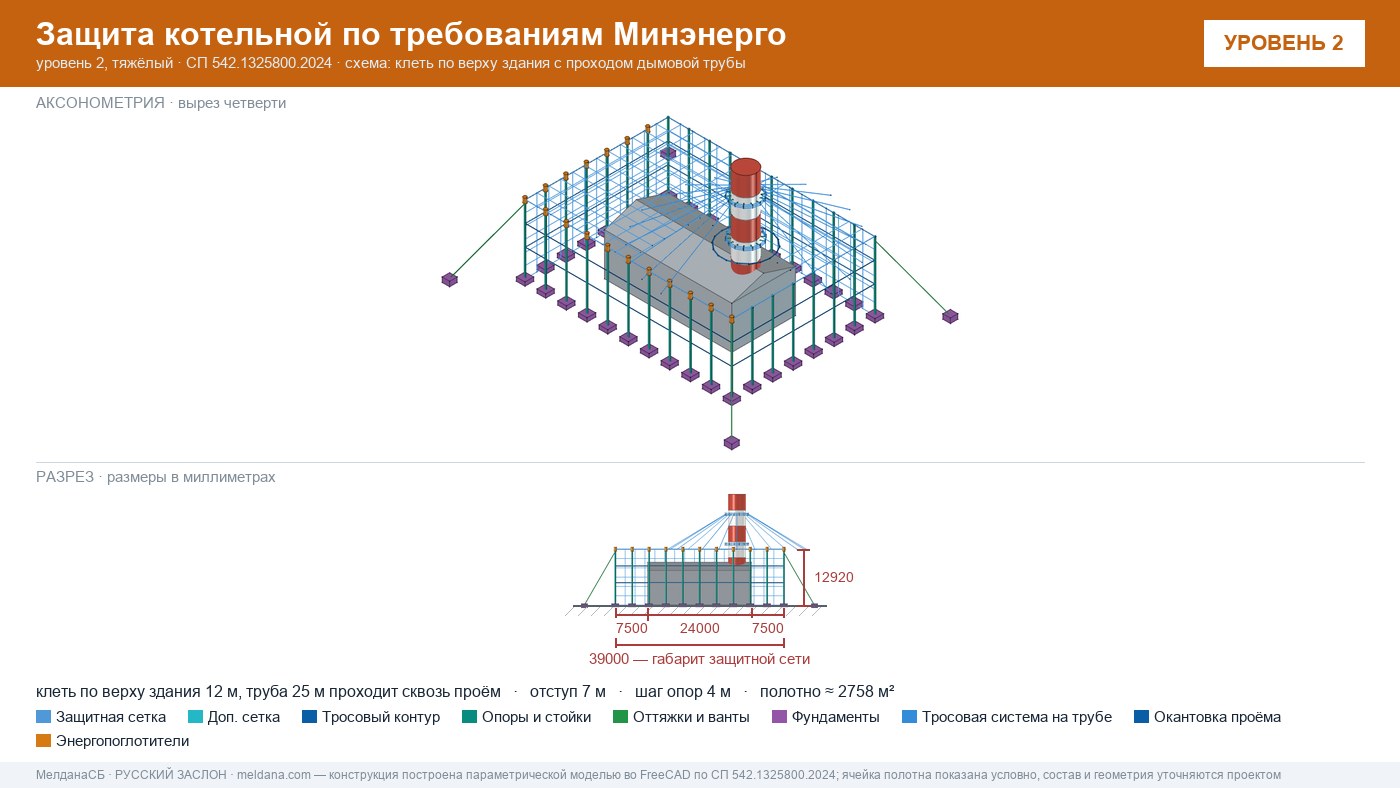

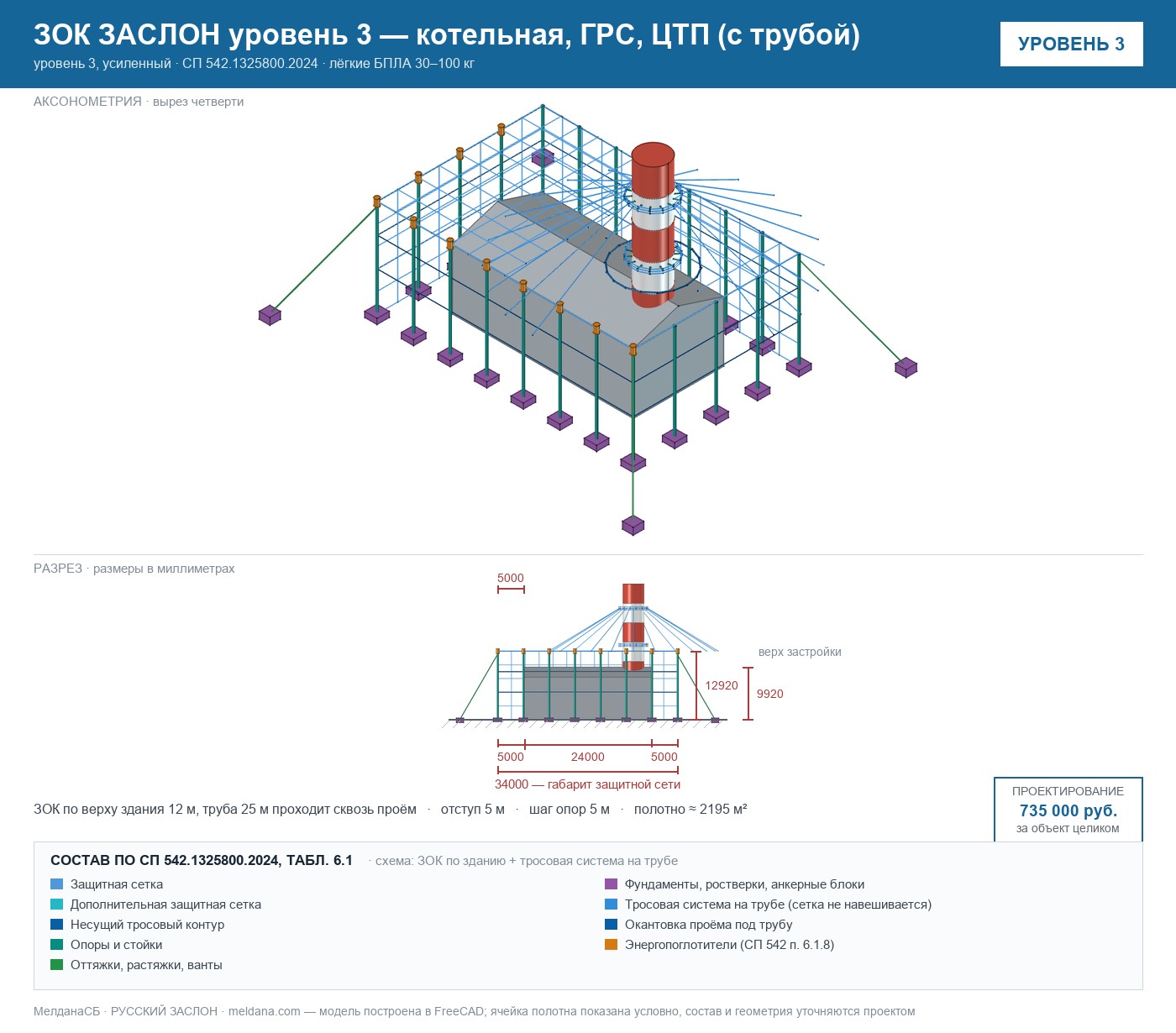

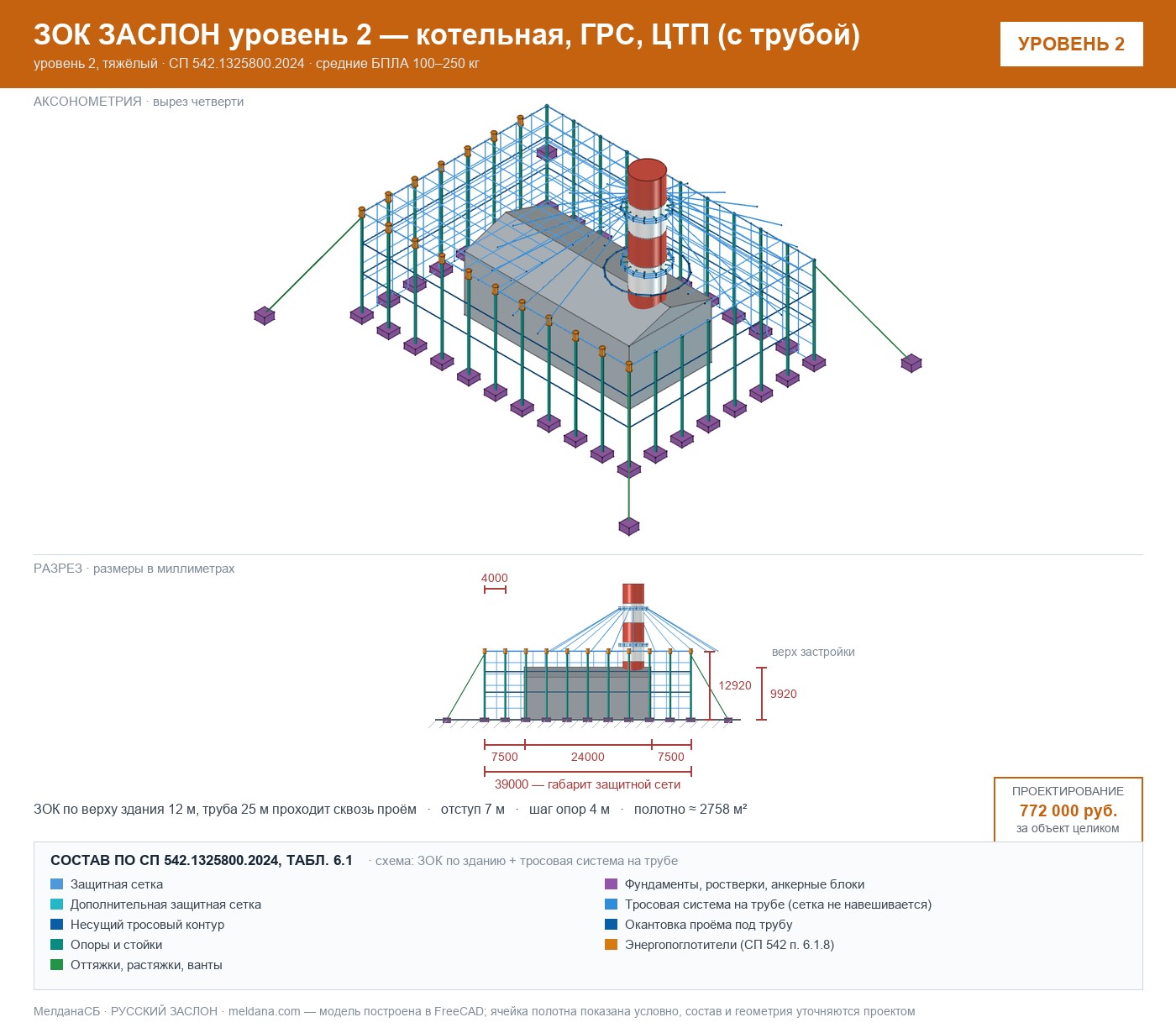

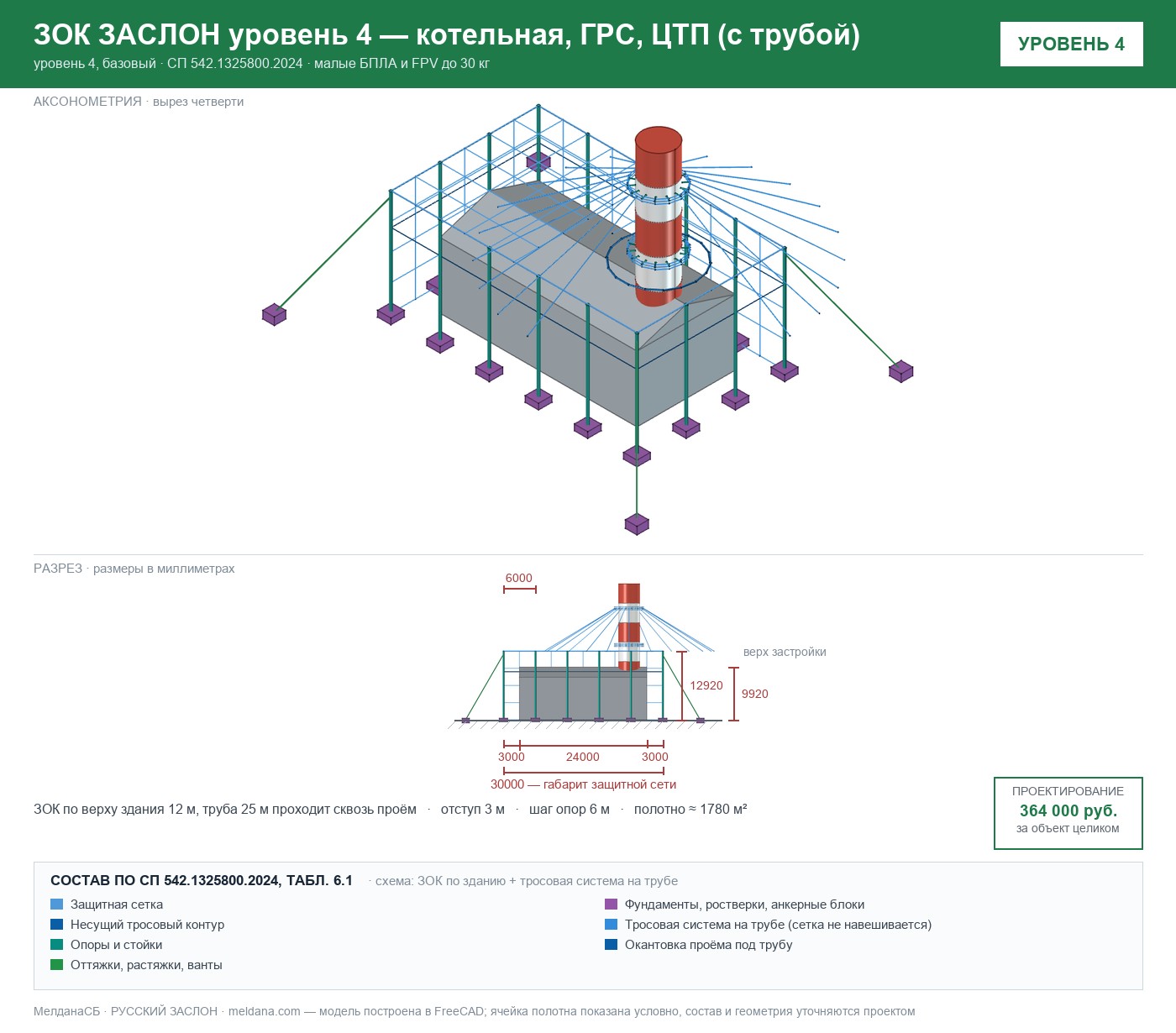

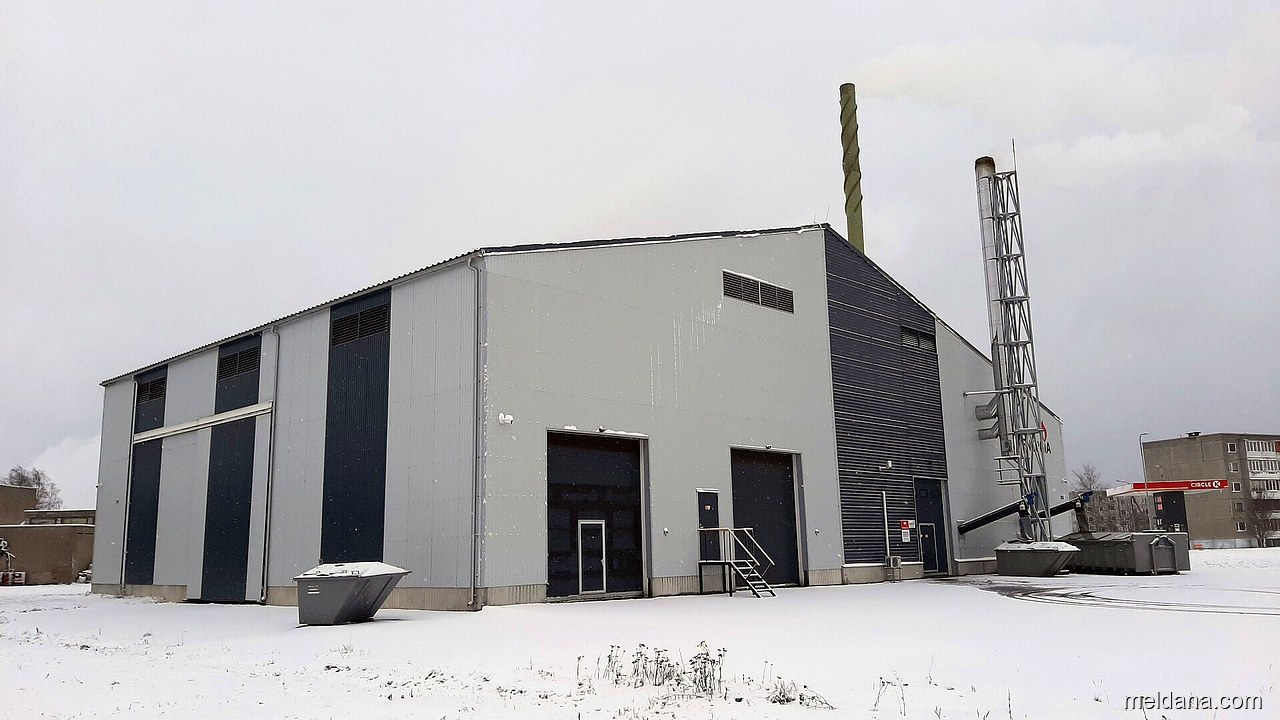

| Блочно-модульная котельная, ЦТП | ЗОК-сетка по СП 542 вплотную к объекту | стойки 6–9 м, улавливающая сетка по кровле и стенам, отступ от 1,5 м |
| Котельная в отдельном здании, 10–50 МВт | ЗОК-сетка над зданием плюс защита дымовой трубы | независимый каркас на собственных фундаментах, узел крепления на трубе |
| Районная котельная, 50–200 МВт | комбинированное решение: сетка на здании плюс тросовый контур над площадкой | использование существующей дымовой трубы как точки натяжения |
| Котельная в составе крупного предприятия | включение в общий контур площадки | тросовый барьер на мачтах по периметру предприятия |
У любой котельной есть дымовая труба — готовая высотная конструкция. Альбом Минэнерго даёт типовой узел крепления тросов к трубе: консоли по периметру и замкнутый контур из трёх стальных канатов, к которому вяжутся тросы. Одна существующая труба заменяет как минимум одну новую мачту со свайным фундаментом. Подробно — в материале о защите дымовой трубы.
Принцип: барьер останавливает аппарат на удалении от объекта
Система пассивной защиты по альбому Минэнерго создаёт защитный барьер, обеспечивающий полную остановку БПЛА на удалении точки контакта 10–40 м от защищаемых сооружений. Время торможения до полного останова принято равным 1 секунде.
Вынос рубежа перехвата — не эстетика, а расчёт. Альбом приводит зависимость кинетической энергии поражающего элемента массой 3 г от пройденного расстояния:
| Расстояние от точки подрыва, м | Кинетическая энергия, Дж | Потеря энергии |
|---|---|---|
| 0 | 3375 | — |
| 10 | 2975 | −12 % |
| 20 | 2600 | −23 % |
| 30 | 2300 | −32 % |
| 40 | 1983 | −41 % |
То есть при остановке аппарата в 40 метрах от оборудования осколки теряют 41 % энергии ещё до подлёта к защищаемым конструкциям. Плюс сам подрыв происходит вне технологической зоны — не на трубопроводе, не на трансформаторе и не на крыше главного корпуса.
Что защищают в котельной в первую очередь
- Газорегуляторный пункт и газопроводы — источник вторичного поражения; их защита снижает риск взрыва и пожара.
- Котлоагрегаты и здание котельной — основное оборудование.
- Дымовая труба — при её разрушении эксплуатация котлов запрещается даже при исправном оборудовании.
- Топливное хозяйство — резервное топливо, мазутные ёмкости, склад угля.
- Насосная и электрощитовая — без циркуляции и питания котельная не работает.
- Постоянные — собственный вес тросовой системы;
- кратковременные климатические — гололёдные и ветровые;
- особые — от падения БПЛА.
Гололёд для тросовой конструкции критичен: обледеневший трос резко набирает вес и парусность, поэтому климатический район площадки закладывается в расчёт наравне с ударной нагрузкой.
Как это соотносится с СП 542.1325800.2024
Альбом Минэнерго не отменяет и не заменяет СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям от БПЛА. Документы решают разные задачи и в проекте применяются вместе.
| Признак | ЗОК по СП 542 (сетка) | Тросовый барьер по альбому Минэнерго |
|---|---|---|
| Что защищает | конкретное здание или сооружение | площадку и группу объектов целиком |
| Расчётный аппарат | малый, лёгкий, средний БПЛА (до 150 кг) | дальнобойный самолётный БПЛА 250–300 кг |
| Где рубеж перехвата | 1,5–5 м от конструкций объекта | 10–40 м от защищаемых сооружений |
| Несущая часть | стойки и колонны высотой 6–28 м | решётчатые мачты 40 и 70 м |
| Улавливающий элемент | плетёная или арамидная сеть | многослойная тросовая система |
| Когда применяется | точечно: котельная, ОРУ, трансформатор, резервуар | системно: ТЭЦ, НПЗ, резервуарный парк, ЛПДС |
Правильная схема для крупного объекта генерации — эшелонированная: вынесенный тросовый контур на мачтах по периметру плюс ЗОК-сетка на критичных точках (щит управления, трансформаторы, газорегуляторный пункт, ОРУ).
Как выполняется проект
- Обследование котельной. Генплан, высотные отметки, существующие эстакады и трубы, геология под фундаменты мачт, климатический район по СП 20.13330.2016.
- Модель угрозы и расчёт. Определение расчётного аппарата, импульса, требуемого выноса рубежа и числа слоёв; проверка, что усилие в тросах не превышает предела прочности на разрыв.
- Проектирование. КМ и КМД на мачты и узлы креплений, свайные фундаменты по худшим условиям работы, ПОС и ППР, разделы по молниезащите и светоограждению высотных конструкций.
- Изготовление и поставка. Мачты, тросовая система, консоли, опорные канаты, крепёж, ЗИП.
- Монтаж. Свайное поле, сборка и подъём мачт, монтаж креплений на существующие сооружения, натяжение тросовых слоёв. Работы на действующем объекте — по нарядам-допускам, без остановки основного оборудования.
- Сдача. Контроль натяжения, исполнительная документация, паспорта, инструкция по обслуживанию и осмотрам конструкции.
Стоимость: чего ожидать
Для блочной котельной или ЦТП защита укладывается в единицы миллионов рублей: конструкция компактная, фундаменты — винтовые сваи без мокрых работ. Районная котельная с площадкой, топливным хозяйством и трубой считается индивидуально. Предварительный порядок стоимости можно получить в онлайн-калькуляторе ЗОК — по площади и высоте объекта.
Попытка закрыть котельную «сеткой на строительных лесах». Инвентарные леса — временное средство подмащивания: они нормируются на вертикальную нагрузку на настил и не рассчитаны на горизонтальный динамический удар. Приставная схема к тому же передаёт удар на само здание, что прямо запрещено п. 6.3 СП 542. Такая конструкция создаёт видимость защиты и при попадании обрушается на защищаемый объект.
