Защита НПЗ от БПЛА в Самаре: аэростатные экраны и наземные рубежи
Для нефтеперерабатывающих заводов Рекомендации Минобороны предлагают нестандартное решение — аэростатные защитные экраны, поднимаемые на высоту до 200 метров. Разбираем, как это работает, какие параметры заданы документом и чем аэростатный рубеж нужно дополнять на земле.
В статье разбираются положения документа «Рекомендации по пассивной защите критически важных и потенциально опасных объектов Минэнерго России от ударов БПЛА» (Минобороны России, Москва, 2026, 67 с.). Разработчик — Научно-исследовательский институт Военно-инженерной академии Минобороны России. Документ носит характер рекомендаций и содержит эскизные технические предложения: в нём прямо указано, что решения «необходимо доработать проектной организацией с выполнением необходимых расчётов». Нормативный документ для проектирования гражданских защитных конструкций — СП 542.1325800.2024 и приложение к нему.
Задача: увести БПЛА самолётного типа с прицельной траектории
Раздел III.2 отталкивается от специфики НПЗ. Завод — это площадной объект с установками высотой в десятки метров, колоннами, факелами и эстакадами; накрыть его сеткой целиком невозможно ни технически, ни экономически. Поэтому предложение документа — вынести рубеж перехвата в воздух, на подходе к заводу.
«При налёте БПЛА на тросы (сеть) главной задачей является не сохранение целостности тросов (сети), а нанесение БПЛА неприемлемого ущерба или увод с прицельной траектории». Экран здесь — расходный элемент. Его задача сорвать наведение, повредить крыло или винтомоторную группу, заставить аппарат сработать вне территории завода.
Параметры аэростатного рубежа по документу
| Параметр | Значение |
|---|---|
| Высота подъёма ограждающих экранов | до 200 м |
| Подвес экранов относительно аэростата | ниже аэростата на 100–150 м |
| Газ-наполнитель | гелий (подъёмная сила 1,115 кг/м³) или водород (1,204 кг/м³) |
| Рекомендуемый газ | гелий — водород легко воспламеняется |
| Крепление | на тяжёлую технику — для смещения по периметру объекта |
| Периодичность смены позиции | 12…24 часа |
| Пример схемы размещения | укрытие объекта размерами 100×200 м |
Требуемая грузоподъёмность обеспечивается объёмом аэростата и видом газа. Периодическое смещение аэростатов документ объясняет прямо: это нужно, чтобы предотвратить наведение и прицельную атаку по самим аэростатам. Неподвижный аэростат быстро становится целью.
- зависимость от ветра и обледенения — при сильном ветре рубеж приходится опускать;
- необходимость согласования с использованием воздушного пространства;
- аэростат сам по себе — заметный демаскирующий признак объекта;
- эффективен против аппаратов самолётного типа на маршевом участке, но не против FPV-дрона, запущенного с ближней дистанции внутри периметра или рядом с ним;
- постоянные эксплуатационные затраты: газ, расчёт, техника, регламент смены позиций.
Почему аэростатный рубеж нужно дополнять наземным
Документ приводит для НПЗ только аэростатное решение — наземных конструкций в разделе III.2 нет. Но угроза, описанная в самом же документе, аэростатами не закрывается: дроны-камикадзе могут доставляться диверсионными группами и собираться на месте, что позволяет наносить удар, минуя внешние рубежи. А FPV-дроны на оптоволоконном управлении (дальность выросла с 20 до 40 км) нечувствительны к радиоэлектронному подавлению.
Отсюда практический вывод: на НПЗ рубежи выстраиваются эшелонированно, и последним физическим рубежом остаётся конструктивная защита конкретных критических элементов:
| Элемент НПЗ | Что применимо |
|---|---|
| Резервуарный парк сырья и товарной продукции | ЗОК над резервуарами; структурное покрытие на группу ёмкостей |

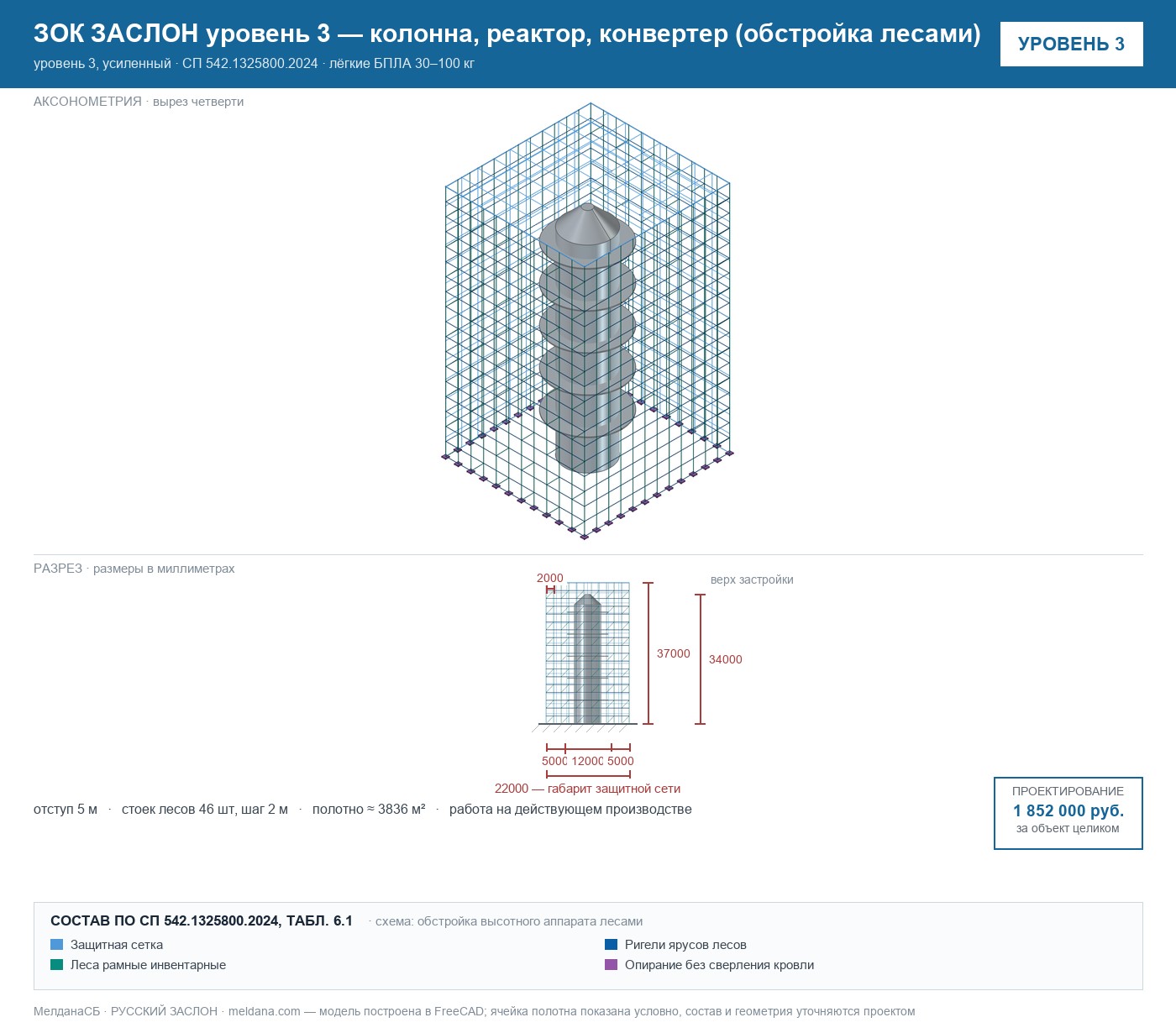

| Технологические печи, колонны, теплообменники | Локальные защитные конструкции по критическим узлам, экраны и сетки на несущем каркасе |
| Насосные, компрессорные, узлы КИПиА | Защитные конструкции над зданием и по фасадам, противоосколочные экраны |
| Операторные, ЦПУ | Усиление покрытия, защита остекления, экранирование входов |
| Собственные ТЭЦ, ГТУ, ОРУ и трансформаторы | Диэлектрические ЗОК; см. разбор по электросетевым объектам |
| Сливо-наливные эстакады | Защитные конструкции на несущих опорах с отступом от эстакады |
Как это реализуется в гражданском исполнении: ЗОК ЗАСЛОН
МелданаСБ — производитель бренда ЗАСЛОН. Мы проектируем и монтируем защитные ограждающие конструкции по СП 542.1325800.2024 для резервуарных парков, технологических установок и объектов энергоснабжения НПЗ. Конструктив повторяет логику Рекомендаций Минобороны, но выполнен как строительное сооружение:
- Независимый несущий каркас — решётчатые колонны на собственных фундаментах (винтовые сваи или анкеровка в бетон). Удар, ветер, снег и гололёд идут на каркас, минуя защищаемое сооружение (принцип независимости, п. 6.3 СП 542) — так же, как мачты-опоры на железобетонных фундаментах в схеме Минобороны.
- Энергопоглощающий барьер — арамидная сеть с преднатяжением вместо полиамидной: энергоёмкость на разрыв в 2,5–3 раза выше при той же массе.
- Тросовая и демпферная система — тросы с зажимами и талрепами, тросовые демпферы и тормозные грузы. Это инженерный аналог «рабочего хода» сети: БПЛА тормозится на контролируемом ходу, а не бьёт в жёстко натянутое полотно.
- Отступ от защищаемого объекта — не менее 1,5 м по горизонтали и не менее 2,0 м выше конька (п. 10.5 СП 542). Это решает ту же задачу, что и требование Минобороны поднять сетку минимум на 3 м над покрытием резервуара: подрыв происходит на удалении.
- Диэлектрическое исполнение ЗАСЛОН-Д — для энергетики, где металл рядом с токоведущими частями недопустим.
В объём работ входят КМ, КМД, ПОС и поверочный расчёт, поставка МТР, доставка, шеф-монтаж, натурное испытание на удержание БПЛА и исполнительная документация. Это ровно то, чего требуют сами Рекомендации, называя свои схемы эскизными: «доработать проектной организацией с выполнением необходимых расчётов». Подробнее — о составе проекта ЗОК.
Про совместную работу рубежей — обнаружение, подавление и физическая преграда — подробно в материале Комплексная защита: обнаружение + ЗОК + подавление, а про выбор средств обнаружения — в обзоре Детекторы дронов: РЧ, радар, акустика.
Рекомендации вводят экономический критерий: отношение затрат на создание и применение средств защиты к приведённой стоимости защищаемого объекта не должно превышать заданной величины. Для потенциально опасных объектов документ называет ориентир — стоимость системы комплексной защиты около 4 % от стоимости объекта в целом. Это удобный тест на здравый смысл: если предложенная защита выходит за этот порог, решение подобрано неверно — либо завышен класс угрозы, либо защищается не то, что нужно. Прикинуть бюджет по своему объекту можно в калькуляторе ЗОК.
